Sơ đồ mạch nguồn sử dụng IC chi tiết

Bài viết này, Siêu thị Hải Minh xin trình bày mạch nguồn tuyến tính hay gặp trong thực tế là mạch nguồn sử dụng ic ổn áp 78xx và 79xx.

ic ổn áp 78xx và 79xx

Ổn áp tham số như thế nào?

Có hai loại ổn áp tham số: Một loại dùng ổn áp nguồn dương, một loại dùng ổn áp nguồn âm.

Ic ổn áp họ78xx:

Là loại bộ điều chỉnh điện áp tham số dùng để ổn định dòng điện dương đầu ra với xx là điện áp dương ổn áp.

Kiểu đóng gói TO-220AB.

Kiểu đóng gói TO-92

• Chân 1: Vin+(Đầu vào)
• Chân 2: Ground (mass)
• Chân 3: Vout+(Đầu ra điện áp ổn định)

Chú ý: Điện áp đầu vào phải lớn hơn điện áp đầu vào ít nhất là 3v.

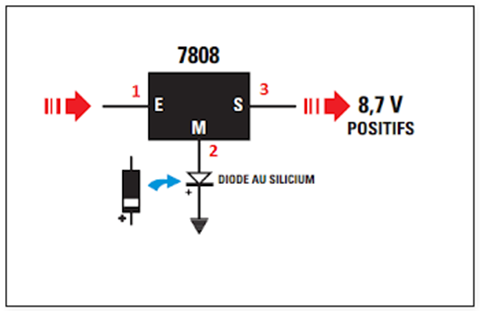

Mặc dù là điện áp ra là ổn định nhưng các bạn có thể tăng điện áp đầu ra bằng cách mắc thêm những diode ở mass như hình sau:

Như vậy các bạn có thể tăng điện áp theo ý muốn với sụt áp trên diode sẽ là 0.7V.

Ic họ 78xx hoàn toàn có thể làm 1 bộ nguồn biến đổi được nếu ta mắc một biến trở hồi tiếp từ cửa ra về mass.

Những lưu ý quan trọng khi sử dụng họ 78xx

+ Điện áp đầu vào của 78xx không được lớn điện áp cực đại cho phép.

+ Dòng tải là không được vượt quá 1.5A

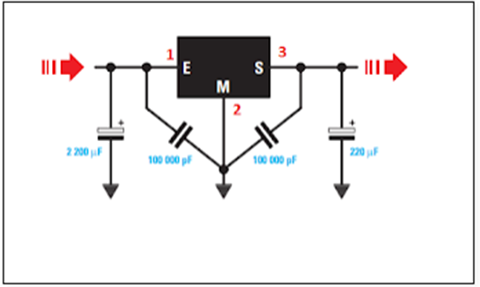

+ Nên có tụ lọc ở đầu vào và đầu ra để ngoài vai trò nó là ổn áp còn là vai trò của bộ lọc thông thấp như hình sau :

Ví dụ: Hình ảnh thực tế của ic 78xx cụ thể là ic 7805

>> Xem thêm: giá máy ổn áp

Công dụng linh kiện

Diode D1, D2 có nhiệm vụ biến đổi điện áp xoay chiều thành điện áp 1 chiều dạng mạch chỉnh lưu hình tia.

• C1 tụ lọc nguồn ở đầu vào
• C2 tụ lọc nguồn ở đầu ra
• IC 7805 là ic ổn áp 5V đầu ra.

Ic ổn áp họ 79xx:

Là ic dùng để ổn áp điện áp âm, với xx là điện áp âm đầu ra.

Kiểu đóng gói TO-220AB.

• Chân 1 : Ground (mass)
• Chân 2: Vin (đầu vào chú ý ở đây là điện áp âm)
• Chân 3 :Vout (điện áp âm ổn định)

Chú ý: Điện áp đầu vào phải nhỏ hơn diện áp đầu ra ít nhất là 3v.

Sơ đồ khối của họ này là:

Chúng ta có thể giảm điện áp âm đầu ra bằng cách mắc diode vào mass như hình sau :

Các bạn có thể giảm điện áp theo ý muốn với sụt áp trên diode là 0.7.

>> Xem thêm: [GIẢI ĐÁP] Tại sao máy ổn áp của tôi hiển thị lỗi 'H1'?

Ví dụ hình ảnh thực tế của 79xx cụ thể là ic 7915:

Những lưu ý quan trọng khi sử dụng họ 79xx

+ Điện áp đầu vào của 79xx không được lớn điện áp cực đại cho phép.

+ Dòng tải là không được vượt quá 1.5A

+ Nên có tụ lọc ở đầu vào và đầu ra để ngoài vai trò nó là ổn áp còn là vai trò của bộ lọc thông thấp .

Mạch ứng dụng của 78xx và 79xx trong thực tế

Tạo nguồn 15V đối xứng

Công dụng linh kiện:

• Tụ 4700uF là tụ lọc nguồn
• Tụ 0.1uF là tụ lọc nhiễu cao tần do tụ 4700uF nó có tiềm ẩn tính cảm nên không lọc được nhiễu tần số cao.
• Tụ 1 uF lọc nguồn sau ổn áp

Nguyên lí hoạt động của mạch IC ổn áp

Từ 220VAV xoay chiều qua biến áp hạ áp thành còn 15VAC sau đó qua mạch chỉnh lưu cầu diode cân bằng (mass = 0V) biến thành 21.2 VDC (vì có tụ nên điện áp ra sẽ là điện áp biên độ là 15 √2 = 21.2. dương nguồn khi đó là sẽ là 21.2V, âm nguồn là -21.2V. Sau đó, qua ic 7815 và 7915 lúc đó điện áp ra sẽ được ổn áp là +15V và -15V.
